Рефрижераторные осушители ABAC, Kraftmann, OMI, Vortex, BERG
Рефрижераторные осушители ABAC (Абак)
![](assets/images/logo_air_1(1).gif)
Удаляет водно-масляный конденсат из сжатого воздуха, который присутствует в виде водяных паров и капель жидкости.
![Рефрижераторные осушители ABAC](assets/images/dryers-abac.jpg)
Это позволяет получить сухой сжатый воздух и добиться:
- отсутствия коррозийных процессов;
- повышения надежности работы пневмосистемы;
- значительного увеличения срока службы потребителей сжатого воздуха.
- высокая эффективность и качество работы, обеспечивают точку росы +3OC на выходе.
- уникальный блок управления, обеспечивающий максимальные возможности диагностики, управления, контроля и автоматической работы по заданной программе.
- новая конструкция, повышающая надежность работы и удобство обслуживания.
- оптимальное соотношение цены и качества.
Модель |
Номинальная производительность |
Двигатель |
Соединение |
Напряжение |
Габариты |
Вес |
|
[Нл/мин] |
[Вт] |
[дюйм] |
[В] |
[Фазы] |
[Гц] |
[мм] |
[кг] |
DRY 20 |
333 |
130 |
3/4 |
220 |
1 |
50 |
350х500х450 |
19 |
DRY 25 |
416 |
130 |
3/4 |
220 |
1 |
350х500х450 |
19 |
DRY 45 |
750 |
164 |
3/4 |
220 |
1 |
350х500х450 |
19 |
DRY 60 |
1000 |
190 |
3/4 |
220 |
1 |
350х500х450 |
20 |
DRY 85 |
1416 |
266 |
3/4 |
220 |
1 |
350х500х450 |
25 |
DRY 130 |
2166 |
284 |
3/4 |
220 |
1 |
350х500х450 |
27 |
DRY 165 |
2750 |
609 |
1 |
220 |
1 |
370х500х764 |
44 |
DRY 210 |
3500 |
673 |
1 |
220 |
1 |
370х500х764 |
44 |
DRY 250 |
4166 |
793 |
1-1/2 |
220 |
1 |
460х560х789 |
53 |
DRY 290 |
4833 |
840 |
1-1/2 |
220 |
1 |
460х560х789 |
60 |
DRY 360 |
6000 |
1072 |
1-1/2 |
220 |
1 |
460х560х789 |
65 |
DRY 460 |
7666 |
1190 |
1-1/2 |
220 |
1 |
580х590х899 |
80 |
DRY 530 |
8833 |
1446 |
1-1/2 |
220 |
1 |
580х590х899 |
80 |
DRY 690 |
11500 |
1818 |
2 |
380 |
3 |
735х898х962 |
128 |
DRY 830 |
13833 |
2013 |
2 |
380 |
3 |
735х898х962 |
146 |
DRY 1040 |
17333 |
2636 |
2 |
380 |
3 |
735х898х962 |
158 |
DRY 1260 |
21000 |
3568 |
2 |
380 |
3 |
735х898х962 |
165 |
Рефрижераторные осушители сжатого воздуха - это решение для крупных компаний всей отраслей и прочих компаний, где используются воздушные компрессоры и осушитель является необходимым звеном для очистки воздуха от влаги, после его сжатия.

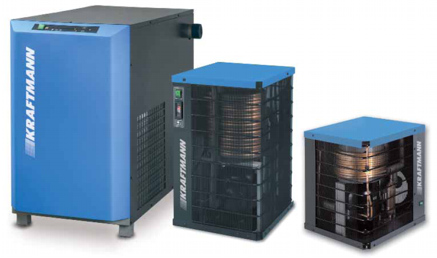

Рефрижераторные осушители Kraftmann
![](assets/images/kraftmann-logo.gif)
![Рефрижераторные осушители Kraftmann](assets/images/dryers-kraftmann-1.jpg)
Осушители рефрижерторного типа серии KHD - это надежные технологии и долгий срок службы. Они просты в эксплуатации и экономичны в обслуживание. Обеспечивают возможность получения качественного сжатого воздуха с минимальными инвестиционными затратами. По итогам 2009 года входит в тройку самых популярных моделей в странах Западной Европы.
Модель * |
Пропускная способность |
Максимальное давление |
Соединение |
Габариты |
Вес |
|
[м3/мин] |
[Бар] |
[дюйм] |
[мм] |
[кг] |
KHD 21 |
0,33 |
12 |
3/8 |
382х320х320 |
19 |
KHD 31 |
0,5 |
12 |
3/8 |
382х320х320 |
19 |
KHD 61 |
1 |
16 |
3/4 |
568х368х394 |
28 |
KHD 81 |
1,33 |
16 |
3/4 |
568х368х394 |
30 |
KHD 101 |
1,67 |
16 |
3/4 |
568х500х500 |
41 |
KHD 140 |
2,33 |
16 |
1 |
601х363х861 |
50 |
KHD 160 |
2,67 |
16 |
1 |
601х363х861 |
53 |
KHD 240 |
4 |
16 |
1 |
601х363х921 |
58 |
KHD 315 |
5,25 |
16 |
2 |
761х443х971 |
72 |
KHD 360 |
6 |
16 |
2 |
761х443х971 |
78 |
KHD 470 |
7,83 |
16 |
2 |
761х443х971 |
85 |
KHD 580 |
9,67 |
16 |
2 |
811х493х1151 |
100 |
KHD 680 |
11,33 |
16 |
2 |
811х493х1151 |
112 |
KHD 820 |
13,67 |
16 |
2 |
811х493х1251 |
134 |
KHD 1000 |
18,33 |
16 |
2 1/2 |
1510х1129х857 |
266 |
KHD 1200 |
21,67 |
16 |
2 1/2 |
1510х1129х857 |
285 |
KHD 1700 |
28,33 |
16 |
3 |
1510х1110х857 |
335 |
* - выбор осушителя необходимо осуществлять с учетом коэффициентов коррекции.

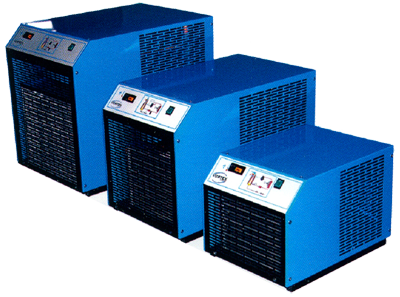

Рефрижераторные осушители VORTEX (Вортекс)
Рефрижераторные осушители воздуха Vortex обеспечивают максимальную энергоэффективность и продолжительность срока службы.
Влажность и загрязняющие вещества эффективно отделяются от потока сжатого воздуха и автоматически удаляются из осушителя.
Осушители VORTEX имеют лучшие в своем классе характеристики и потому представляют собой логичный выбор для многих сфер применения.
Преимущества:
- Экономия энергии до 53% с помощью экономайзера;
- Хорошие показатели точки росы при 100% производительности;
- Компактность конструкции при использовании моноблочных теплообменников;
- Небольшие перепады давления и отличные показатели теплоотдачи;
- Надежность и бесшумность работы;
- Качественные детали, обеспечивающие долгий срок службы.
![осухитель холодильного типа vortex](assets/images/vortex/refr_vortex.png)
Модель |
Расход* |
Поток воздуха |
Мощность |
кВт |
Соединение |
Шум" |
|
м3/мин |
м3/ час |
хол. |
нагр. |
BSP |
дБ |
VRT 15 |
0.183 |
100 |
0,15 |
0,5 |
1/2" |
52 |
VRT 20 |
0,284 |
100.00 |
0.17 |
0,5 |
1/2" |
53 |
VRT 30 |
0,48 |
370.00 |
0.20 |
0,6 |
1/2" |
52 |
VRT 50 |
0,732 |
340.00 |
0.22 |
0,7 |
1/2" |
53 |
VRT 70 |
1,14 |
370.00 |
0.22 |
0.5 |
3/4" |
52 |
VRT 100 |
22647 |
340 |
0,3 |
1 |
3/4" |
51 |
VRT 130 |
44593 |
410 |
0,5 |
1,6 |
3/4" |
53 |
VRT 160 |
21217 |
800 |
0,6 |
1,9 |
3/4" |
58 |
VRT 200 |
3,6 |
980 |
0,7 |
2,3 |
11/4" |
59 |
VRT 270 |
18354 |
980 |
1.00 |
3,4 |
11/4" |
63 |
VRT 330 |
14732 |
980.00 |
43831 |
4,3 |
11 /4" |
63 |
Модель |
Расход* |
Поток воздуха |
Мощность |
Мощность |
Соединение BSP |
|
м³/мин |
м³/час |
хол. |
нагр. |
|
VRT430 |
7,2 |
980 |
1.0 |
3,4 |
11:2" |
VRT 500 |
8,4 |
980 |
1,2 |
4,3 |
2" |
VRT 630 |
10,5 |
980 |
1,2 |
4,3 |
2" |
VRT 870 |
14,4 |
2250 |
1,6 |
6,5 |
2" |
VRT 950 |
15,6 |
2250 |
1,6 |
6,5 |
3" |
VRT 1100 |
18,3 |
2250 |
2,1 |
8,5 |
3!' |
VRT 1300 |
21.0 |
2250 |
2,1 |
8,5 |
3" |
VRT 1500 |
24.0 |
5000 |
2,7 |
8,5 |
3" |
VRT 1700 |
28,5 |
4800 |
3,4 |
13,6 |
3" |
VRT 21 00 |
34.8 |
7000 |
4,3 |
13,6 |
3" |
VRT 2300 |
38.4 |
7000 |
4,7 |
15,4 |
3" |
VRT 2700 |
44.4 |
6600 |
5,2 |
18 |
4" |
VRT 3200 |
52.2 |
6000 |
6,1 |
20,6 |
4" |
VRT 4100 |
67.8 |
7600 |
7,2 |
27,5 |
4' |
VRT 4700 |
78.0 |
16600 |
8,4 |
30,3 |
DN150 |
'Величина измеряется согласно ISO 1217, изд.З, Приложение С-1996.
"Соединения согласно Британскому Стандарту для Труб
*** Уровень шумов измеряется согласно методике испытаний Pneurop/CagiPN8NTC2.2; допуск 3 дБ(А)
Стандартные условия: Абсолютное входное давление 1 бар (14,5 пси), температура всасываемого воздуха 20°С (68°F)

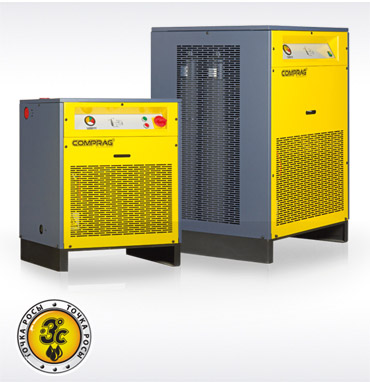

Рефрижераторные осушители COMPRAG (Компраг)
Рефрижераторные осушители серии RD
Производительность 1.1 - 28.5 м3/мин
Для полной осушки сжатого воздуха необходимо применять рефрижераторные осушители. Осушители серии RD это надёжная конструкция, низкая потеря давления, высокая эффективность.
Функциональные особенности
- Высокоэффективный теплообменник с низкими потерями давления
- Высокий КПД при низком энергопотреблении
- Экологически безопасные хладагенты R134a и R404a
- Постоянное низкое значение точки росы
- Эффективное влагоотделение в сепараторе независимо от нагрузки
- Компактная конструкция
- Простой в ввод в эксплуатацию
- Удобная эксплуатация и сервис
|
![Рефрижераторные осушители RD COMPRAG (Компраг) Рефрижераторные осушители RD COMPRAG (Компраг)](assets/images/dryer_new.jpg) |
Артикул |
Модель |
Производительность (м3/мин)
|
Напряжение (В)
|
Мощность (кВт)
|
14300001 |
RD-011 |
1.14 |
230 V |
0.28 |
14300002 |
RD-018 |
1.62 |
230 V |
0.35 |
14300003 |
RD-022 |
2.22 |
230 V |
0.58 |
14300004 |
RD-026 |
2.58 |
230 V |
0.66 |
14300005 |
RD-038 |
3.60 |
230 V |
0.80 |
14300006 |
RD-04S |
4.50 |
230 V |
1.10 |
14300007 |
RD-054 |
5.40 |
230 V |
1.30 |
14300008 |
RD-072-1 |
7.20 |
230 V |
1.10 |
14300009 |
RD-084-1 |
8.40 |
230 V |
1.30 |
14300010 |
RD-105-1 |
10.50 |
230 V |
1.30 |
14300108 |
RD-072-3 |
7.20 |
380 V |
1.00 |
14300109 |
RD-084-3 |
8.40 |
380 V |
1.30 |
14300110 |
RD-105-3 |
10.50 |
380 V |
1.30 |
14300112 |
RD-144 |
14.40 |
380 V |
1.80 |
14300113 |
RD-15S |
15.60 |
380 V |
1.80 |
14300114 |
RD-183 |
18.30 |
380 V |
2.30 |
14300115 |
RD-210 |
21.00 |
380 V |
2.30 |
14300118 |
RD-240 |
24.00 |
380 V |
3.00 |
14300117 |
RD-285 |
28.50 |
380 V |
3.70 |
Рефрижераторные осушители BERG (БЕРГ)
![Рефрижераторные осушители Berg Рефрижераторные осушители Berg](assets/images/berg_refo.jpg)
![](assets/images/logo_berg1.png)
- Высокая надёжность
- Защищенный от коррозии корпус
- Осушение сжатого воздуха с температурой до 80°С
- Система охлаждения высокой производительности
- Температура точки росы (+3°С)
- Низкая стоимость обслуживания
№ |
Модель |
Произв., м3/мин |
Мощность холодильного компрессора (л.с.) |
Питание |
Диаметр подсоед. вход/выход |
Длина, (см) |
Ширина, (см) |
Высота, (см) |
Вес нетто, (кг) |
1 |
ОВ-4 |
0.8 |
0.5 |
220В/50Гц |
1" |
70 |
42 |
71 |
35 |
2 |
ОВ-5.5 |
1.2 |
0.5 |
1" |
70 |
42 |
71 |
40 |
3 |
ОВ-7.5 |
1.95 |
0.5 |
1" |
70 |
42 |
71 |
45 |
4 |
ОВ-11 |
2.2 |
0.75 |
1" |
70 |
42 |
71 |
50 |
5 |
ОВ-15 |
2.6 |
0.75 |
1 1/2" |
70 |
42 |
71 |
60 |
6 |
ОВ-18.5 |
3.0 |
1 |
1 1/2" |
100 |
50 |
85 |
100 |
7 |
ОВ-22 |
3.8 |
1 |
1 1/2" |
100 |
50 |
85 |
100 |
8 |
ОВ-30 |
5.3 |
1.5 |
1 1/2" |
100 |
50 |
90 |
105 |
9 |
ОВ-37 |
6.5 |
1.5 |
1 1/2" |
100 |
50 |
90 |
120 |
10 |
ОВ-45 |
8.2 |
1.5 |
2 1/2" |
125 |
57 |
101 |
130 |
11 |
ОВ-55 |
9.5 |
2 |
2 1/2" |
125 |
57 |
101 |
180 |
12 |
ОВ-75 |
13.0 |
3 |
2 1/2" |
125 |
57 |
111 |
200 |
13 |
ОВ-90 |
15.0 |
3.5 |
380В/50Гц |
2 1/2" |
125 |
57 |
111 |
200 |
14 |
ОВ-110 |
19.5 |
4 |
3" |
140 |
63 |
119 |
300 |
15 |
ОВ-132 |
23.0 |
5 |
3" |
140 |
63 |
124 |
310 |
16 |
ОВ-160 |
26.0 |
5 |
3" |
140 |
63 |
124 |
320 |
17 |
ОВ-185 |
35.0 |
6 |
3" |
140 |
63 |
124 |
320 |
18 |
ОВ-220 |
39.0 |
7.5 |
4" |
180 |
70 |
140 |
400 |
Максимальное рабочее давление 10 бар (по запросу возможны 16 ... 40 бар), максимальная температура окружающей среды +45°C, максимальная температура входящего потока сжатого воздуха +80°C. Точка росы +3°С , Хладагент R22; R407C; R134A
Поправочные коэффициенты, корректирующие расчётную производительность осушителя
Рабочее давление |
бар |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
Поправочный коэффициент |
К1 |
0.6 |
0.72 |
0.83 |
0.92 |
1 |
1.04 |
1.07 |
1.1 |
1.12 |
1.14 |
1.16 |
1.18 |
1.2 |
1.21 |
Температура окружающей среды |
°C |
20 |
25 |
30 |
35 |
40 |
45 |
Поправочный коэффициент |
К2 |
1.08 |
1 |
0.93 |
0.85 |
0.76 |
0.66 |
Температура входящего потока сжатого воздуха |
°C |
30 |
35 |
40 |
45 |
50 |
55 |
60 |
65 |
70 |
75 |
80 |
Поправочный коэффициент |
К3 |
1.28 |
1 |
0.84 |
0.7 |
0.6 |
0.52 |
0.45 |
0.39 |
0.34 |
0.3 |
0.27 |
Если условия эксплуатации отличаются от стандартных (температура окружающей среды +25°C, температура входящего потока сжатого воздуха +35°C, избыточное давление сжатого воздуха 7бар), тогда необходимая пропускная способность осушителя воздуха с учетом поправочных коэффициентов будет равна производительности компрессора делённой на (К1 К2 К3).
|
|
